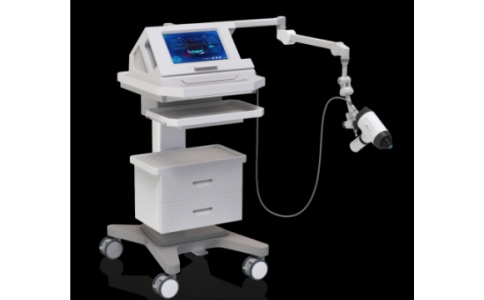

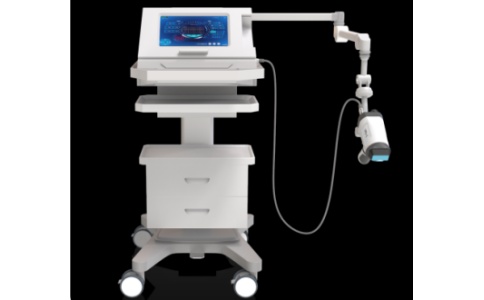

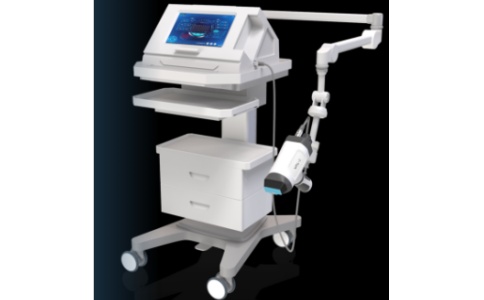

萬孛力低強度脈沖式超聲波治療儀WBL-ED-BX

萬孛力WBL-ED-BX低強度脈沖式超聲波治療儀是北京萬孛力醫療器械有限公司研發生產的便攜式醫療設備，屬于WBL-ED系列產品中的便攜型號。該產品采用低強度脈沖式超聲波(LIPUS)技術，由主機、治療探頭及配套組件構成。

技術參數

基本配置

• 主機組成：專用電源模塊、主板控制模塊、觸摸屏控制模塊及支架組件

• 治療頭配置：2個方型(F型)超聲治療頭，配套EDBX-CSM型一次性橡膠膜及護套

• 軟件版本：治療軟件組件V1.0.0，支持后續免費升級

物理參數

• 尺寸與重量：便攜式設計，具體尺寸未公開(參考同類產品約580×460×960mm)

• 屏幕規格：≥12英寸可旋轉觸摸屏，分辨率不低于1280×800像素

• 電源要求：AC 220V/50Hz或內置可充電電池(d.c.24V)

超聲性能

• 工作頻率：1.7MHz±10%

• 波束特性：

• 波束類型：準直型

• 大波束不均勻性系數：≤8.0

• 有效輻射面積：10cm2(F型探頭)

• 輸出特性：

• 大額定輸出功率：3.5W±20%

• 有效聲強：≤3W/cm2

• 波形：脈沖調制波(基波正弦波，調制波方波)

• 時間參數：

• 脈沖重復周期：8-10ms

• 占空比：0.3-0.7

• 治療時間設定：0-30分鐘可調，步進1分鐘

耐久性

• 探頭壽命：使用時間≥8000分鐘

• 連續工作時間：≥4小時

• 設備有效期：5年(基于加速老化試驗)

系統構成

1. 主機單元：

• 專用電源模塊

• 主板控制模塊

• 觸摸屏控制模塊(≥12英寸)

• 可調節支架

2. 治療頭組件：

• 方型(F型)壓電換能器(2個)

• 發射器模塊

• EDBX-CSM型耦合橡膠膜(一次性)

• 橡膠膜護套

3. 輔助組件：

• 治療軟件(V1.0.0)

• 電源適配器

• 操作說明書

適用科室

• 泌尿外科

• 男科門診

• 康復醫學科

使用人群

本設備供具備相關資質的臨床醫師操作使用，適用于醫療機構中對輕中度勃起功能障礙患者進行非侵入性治療。

操作特性

• 治療模式：提供≥6檔功率可調(0檔至V檔)

• 用戶界面：圖形化觸摸操作，實時顯示治療參數(時間、功率、聲強)

• 安全特性：

• 治療結束自動斷電

• 異常狀態報警提示

• 觸摸屏緊急停止功能

• 維護要求：定期清潔消毒(符合IPX7防護標準)

質量控制標準

• 安全標準：

• GB 9706.1-2007《醫用電氣設備1部分：安全通用要求》

• GB 9706.7-2008《超聲理療設備安全專用要求》

• 電磁兼容：符合YY0505-2012標準

• 環境試驗：通過GB/T14710-2009Ⅱ組測試
